QT9-15 Máquina ladrillos de hormigón
0086-15136236223
sales@hamacchina.com
Ladrillo que hace la máquina para la venta, ladrillo automático que hace la máquina, ladrillo que pavimenta la máquina
Su sistema de vibración hidráulica emplea una válvula proporcional electro-hidráulica para controlar el motor hidráulico, el cual realiza la alimentación a través de la vibración de baja frecuencia y el moldeado a través de la vibración de alta frecuencia . Además, un dispositivo de soporte de palets único es puesto de 1 a 1.5 mm más bajo que la mesa de vibración . Cuando la línea de producción para bloques de hormigón funciona, la mesa descenderá y sera sostenida por el dispositivo , a fin de reducir la presión en la caja de vibración y se incrementa la fuerza de vibración. De esta manera, los bloques terminados pueden venir con alta compactación altura exacta cuyo error es controlado dentro 1mm. Su sistema de alimentación del material está equipado con filas de horquillas para la mezcla. La caja de alimentación puede mover desde el frente hacia atrás rápidamente para llenar la matraz de moldeo eficázmente.
Online Inquiry
Leave a message
Introduction
Till now, our automatic block making machine is available with QT4-15B series, QT4-15C series, QT6-15 series, QT6-15B series, QT8-15 series, and QT10-15 series. It has been certified by CE, SGS, TUV, and the like. Our machine has been approved by Bureau Veritas, TUV CERT.
Advantages
1. Mainframe
La máquina automática de fabricación de bloques aplica el acero estructural de alta resistencia y la técnica especial de soldadura para su mainframe. La firmeza del mainframe permite que la máquina entera venga con buena resistencia de la rigidez y de la vibración.
2. Pilar guía
El pilar guía de esta máquina aplica el acero especial ultrastrong. En virtud del tratamiento cromado, resiste perfectamente la torsión y la abrasión. Además, los cuatro pilares de guía junto con el rodamiento de guía ultra-largo hacen que la cabeza de presión y el movimiento del molde sean precisos. Este sistema móvil adopta el dispositivo especial que es bueno para la lubricación, evitando así la abrasión.
3. Sistema de materiales
La grúa de la máquina de material está controlada por el sistema hidráulico. Que su tolva esté conectada a la grúa por el muelle de goma, puede ofrecer un efecto de amortiguación favorable al tiempo que evita la compactación por vibración de los materiales que quedan. En el sistema, la tolva está equipada con una puerta que puede ayudar a realizar la distribución uniforme del material.
4. Sistema de distribución de materiales
En este sistema, el almacenamiento y la distribución del material son independientes entre sí. El material que se recibe en la caja de material se controla con precisión. Bajo la función de la poderosa fuerza centrífuga, el material se distribuye rápida y uniformemente.

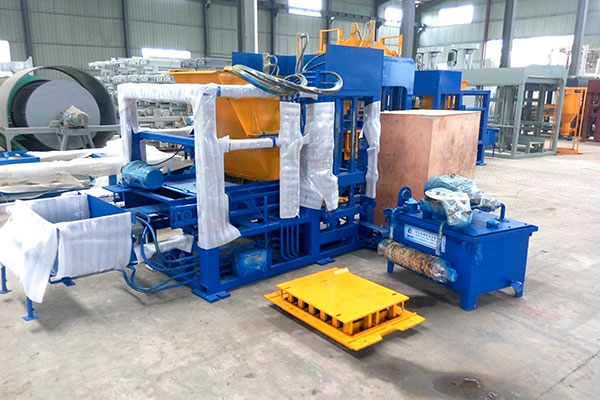

Goods Delivery
Based on good quality and decades of experience, the QT9-15 Máquina ladrillos de hormigón which is manufactured by HAMAC was exported to different countries. The QT9-15 Máquina ladrillos de hormigón will be packed and loaded in our factory, and then be shipped to our clients safe and sound.
Technical Parameters
1. QT9-15 bloque que hace la máquina datos teóricos hidráulicos:
| Que Forma La Máquina De Datos Principal Teórico | |||
| Dimensión De La Máquina Anfitrión | 2900 × 2600 × 2900mm | Estilo De Control | SOCIEDAD ANÓNIMA |
| Estilo Formando | Hidráulico | Fuerza De Vibración | 80kN |
| Estilo Vibrador | Mesa Y Vibran Molde Togather | Estilo De Alimentación De Materia Prima | Revole 360 Grados |
| Formando Hight | 40-250mm | Período De Moldeo | 15-20S |
| Aera De Moldeo | 1280 × 600 Mm | Tamaño De Pallet | 1350 × 780 × 25 Mm |
| Peso De La Máquina Anfitrión | 13.5T | Estilo Mezclador | JS750 |
| Consumo De Agua En General | 10T / Día | Voltaje | 220/240 / 380 / 440V |
| Bloques Simple Área De La Línea De La Máquina Necesaria | |||
| Taller | 200m2 | ||
| Oficina | 100m2 | ||
| Área Total | Sobre 2000m2 | ||
| Disposición De Los Trabajadores | |||
| Funcionar | 1 | Cargador De Materiales | 1 |
| Carretilla Elevadora De Accionamiento | 1 | Paletas De Alimentación | 1 |
| Mantener | 1 | Total | 5 |
2. QT9-15 hidráulico bloque que hace la capacidad de la máquina de producción:
| Capacidad De Producción | |||
| Tamaño (L X W X H) | PC / Moldes | PC / Hr | |
| 400X100X200 | 18 | 2700-4320 | |
| 400X150X200 | 15 | 2250-3600 | |
| 400X200X200 | 9 | 1350-2160 | |
| 400X250X200 | 6 | 900-1440 | |
3. ¿Cómo automática Bloque que hace el trabajo de la máquina?
1. Tornillo de transporte (accesorio opcional): contenedores de carga del instrumento para el transporte de cenizas volantes procedentes de los silos (accesorio opcional) o tolva de cemento (accesorio opcional) a la Planta mezcladora.
2. Planta mezcladora: Se compone de tres contenedores de carga y una bandeja de pesaje. También contiene transportadores blet para transportar materiales de contenedores de carga a un peso de bin. Dosificación y pesaje se realiza mediante el control del PLC. Podemos cargar tres tipos diferentes de material en el contenedor de carga.
3. transportador de cinta: Cuando la planta de procesamiento por lotes está pesaje viajes bin de acuerdo con el control del PLC, el material llega a esta cinta transportadora. Entonces cinta transportadora lleva los materiales a la máquina de mezcla.
4. Mezcla de hormigón Máquina: Todos los ingredientes se mezclan en esta máquina mezcla. Tiempo y velocidad de mezcla es controlado por PLC. La bomba de agua incorporado añade agua a la mezcladora de forma automática, según el requisito.
5. Bloque máquina de moldeo: Esta es la clave de la línea de producción. Se puede presionar el material mezclado. Por lo tanto, puede realizar diversos bloque hueco, ladrillo macizo, ladrillo pavimentadora y bordillos.
6. Apilador: apilador se utiliza para fijar el bloque de forma automática, que es de alta eficiencia y el ahorro de mano de obra.
4. Bloque de ladrillo y Modelos:
Note: Our products are being updated constantly, all rights reserved by HAMAC.

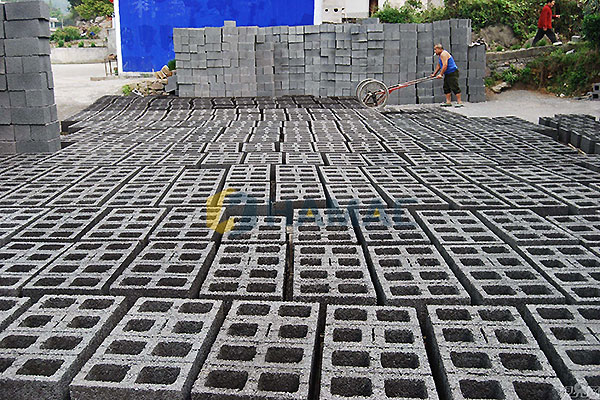

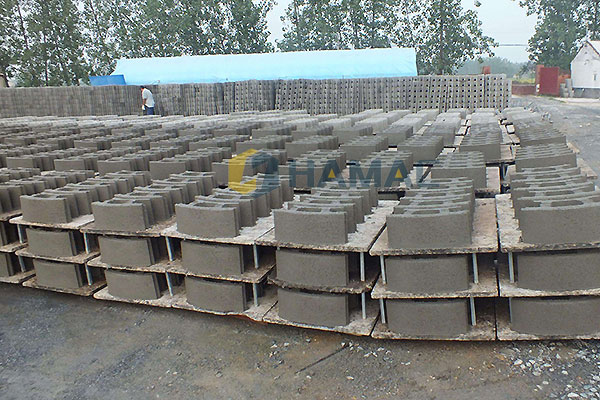

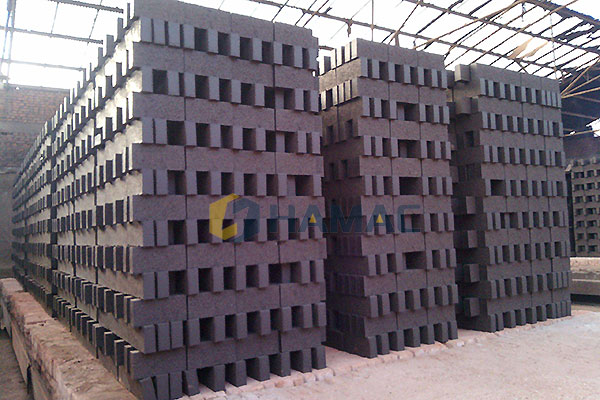

Application Case
The QT9-15 Máquina ladrillos de hormigón is widely used for different projects all over the world. HAMAC exported the QT9-15 Máquina ladrillos de hormigón to different countries and got good comments from our clients.
